Présentation de ces interfaces "Opto-couplée"


Si l’on souhaite pratiquer en mode numérique, ou gérer ses émetteurs-récepteurs, à partir d’un ordinateur, il est nécessaire de connecter entre les deux une interface dédiée.



Présentation

U5 LInk ICOM

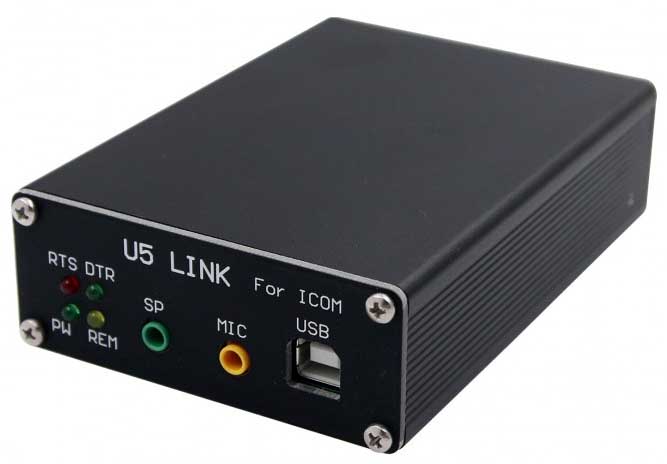

Ces convertisseurs analogiques-numériques, se présentent sous la forme d’un boîtier métallique (24 x 79 x 100 mm) sur lesquelles viennent se brancher les câbles reliant le PC aux transceivers (carte son, USB, CW). Structurées autour du FT-232RL (FTDI) et des "optocoupleurs 6N137", elles offrent une isolation galvanique par transformateur 600 : 600 (1/1).  Elles fournissent  une connexion "Plug & Play" et prennent en charge le CAT Système et la CW en plus des transmissions numériques.



En fonction des transceivers, l’ensemble sera livré avec les accessoires suivants :

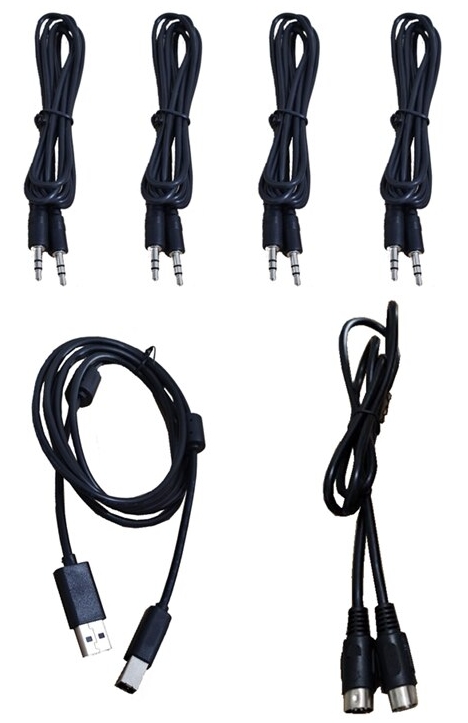

U5 LInk ICOM les connecteurs



  • L’interface U5 Link
  • Un câble USB (CAT)
  • Deux cordons pour l’audio (SP & Mic)
  • Deux cordons (CW et CI V)





Sur la version Icom, vous trouverez selon le modèle un cordon :

  • DIN13-DIN8 pour ICOM IC-703, 706, 706MK2, 706MK2G, 718, 78, 7000, 7200, etc.
  • DIN8-DIN8 pour ICOM IC-707, M710, 725, 725A, 726, 728, 729, 735, 736, 737, 738, 746, 746PRO, 756, 756PRO, 756PRO2, 756PRO3, 761, 775, 781, 910, 7400, 7600, 7800 etc.

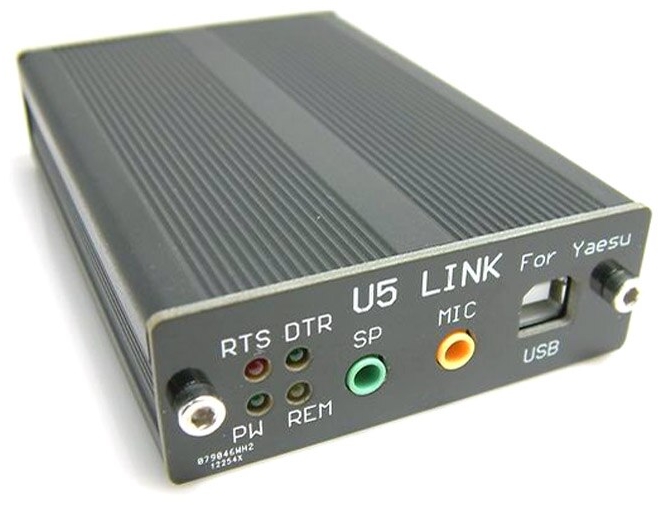

La version pour Yaesu fonctionne avec les FT-891, 817, 857 (D), 897, 7800, 8800… FT-100 D, etc. Notez que ce modèle est compatible, en transmission de donnée uniquement, avec les transceivers Icom IC-2710, 2720 et IC-703, 706 et IC-7000 ou encore avec les Kenwood TM-V71, TS-480, …



Schema U5 Link FT 857dIl existe de nombreux logiciels, certains sont gratuits, d’autres non ! Ces deux interfaces fonctionnent avec les programmes[2] : Ham Radio Deluxe (SSTV, DM780, etc.), MMSSTV, MMTTY, MMVARI dont WSJT-X et FLDigi. Mais aussi avec les principaux carnets de trafic (Logger32, Log4OM, etc.) ou de Contest (N1MM, WinREF, WinTest, etc.). Il est également possible de communiquer sur Echolink.





Conclusion :

Très pratique en modes numériques, elles le sont aussi pour gérer nos liaisons quotidiennes ou en concours. Le pilotage de nos appareils rend cette pratique plus agréable. La liste répertoriée ci-dessus est compatible avec ces interfaces. Toutefois, l’interface U5 Link pour Yaesu présente quelques limites lors d’une utilisation sur d’autres équipements. Sur les appareils cités en référence, ces interfaces se connectent facilement.



[1] Pour les appareils de la marque Icom, un driver peut être nécessaire "USB U5". Http://pan.baidu.com/s/1jGFt9PW
[2] Liste non-exhaustive.
