En complément de mon précédent article, au sujet du remplacement de la pile mémoire (Cf. : Radio Ref n° 909 de Mai 2017, page 18 et CQ59 n°398 de décembre 2017, page 18), je vous livre la procédure à suivre pour ajouter le module CTCSS. Cette fonction est disponible uniquement si l’unité TSU-8 est installée [Option].

Le développement de cette fonction sur nos relais locaux, ainsi que dans les pays voisins, dont la propagation nous offre la possibilité d’en profiter, a favorisé l’acquisition de cet accessoire. N’étant plus commercialisé par Kenwood, il ne me restait plus qu’à faire une recherche sur Internet, afin de trouver une pièce d’occasion… Hélas, hors de prix ! Je me suis donc rabattu sur eBay, afin de voir si je ne pouvais pas dénicher la perle rare ! C’est ainsi que j’ai pu acquérir, pour quelques euros, ce modèle. Après avoir effectué la commande, celui-ci est arrivé, environ trois semaines après, dans un emballage soigné et bien protégé. Rechercher sur eBay : TSU-8 CTCSS (Choisir un modèle identifié comme étant compatible avec le TM-255E (TM-455E).

Présentation :

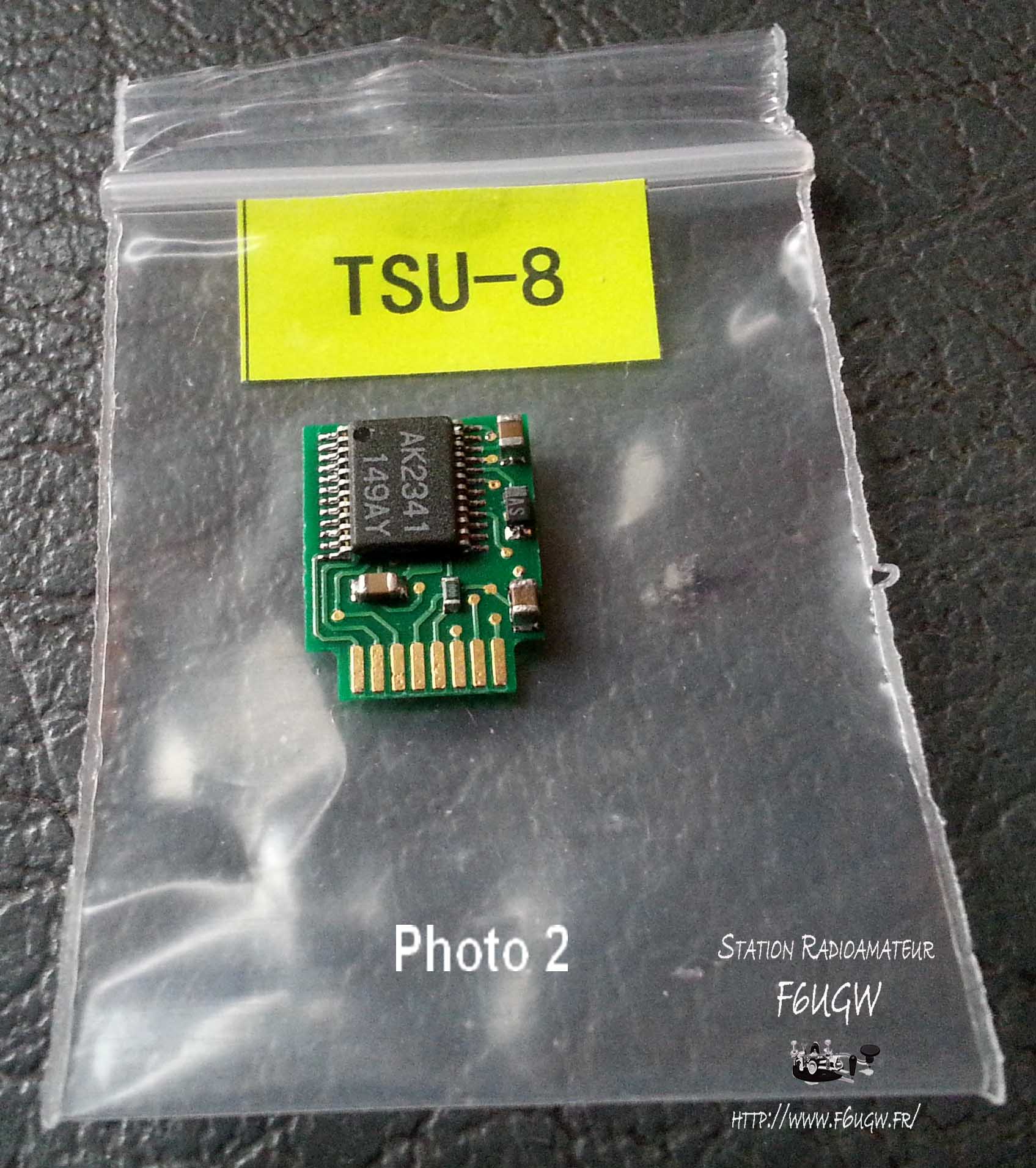

Le TSU-8, se présente sous la forme d’une petite carte de 1 cm x 1,5 cm – soit approximativement la taille d’une carte Sim pour téléphone portable ou micro SD  – et vient donc se loger dans l’espace dédié, localisé derrière la façade avant, non loin de la pile pour la gestion des mémoires (photo 2).

Ce modèle est compatible, non seulement avec le Kenwood TM-255E (VHF), TM-455E (UHF), mais également pour d’autres appareils de la marque, dont les TM-261, TM-461, TM-733, TK-208, TK-308, TH-22, 42 et 79.

Installation:

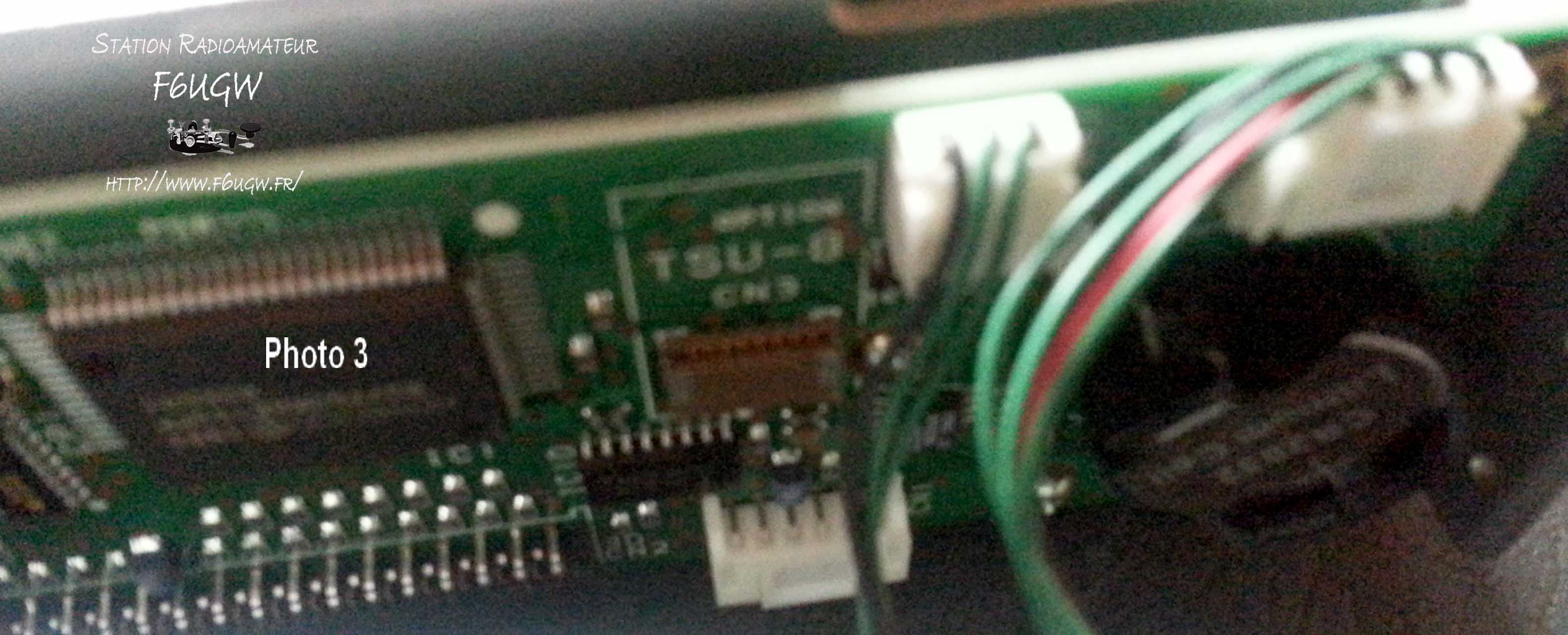

Pour réaliser cette évolution, après avoir pris toutes les mesures nécessaires, pour agir en toute sécurité, je n’ai eu besoin que d’un simple tournevis cruciforme pour effectuer la mise en place (photo 3). Il peut être bon de relire mon précédent article, au sujet du remplacement de la pile, pour le démontage des éléments de protection.

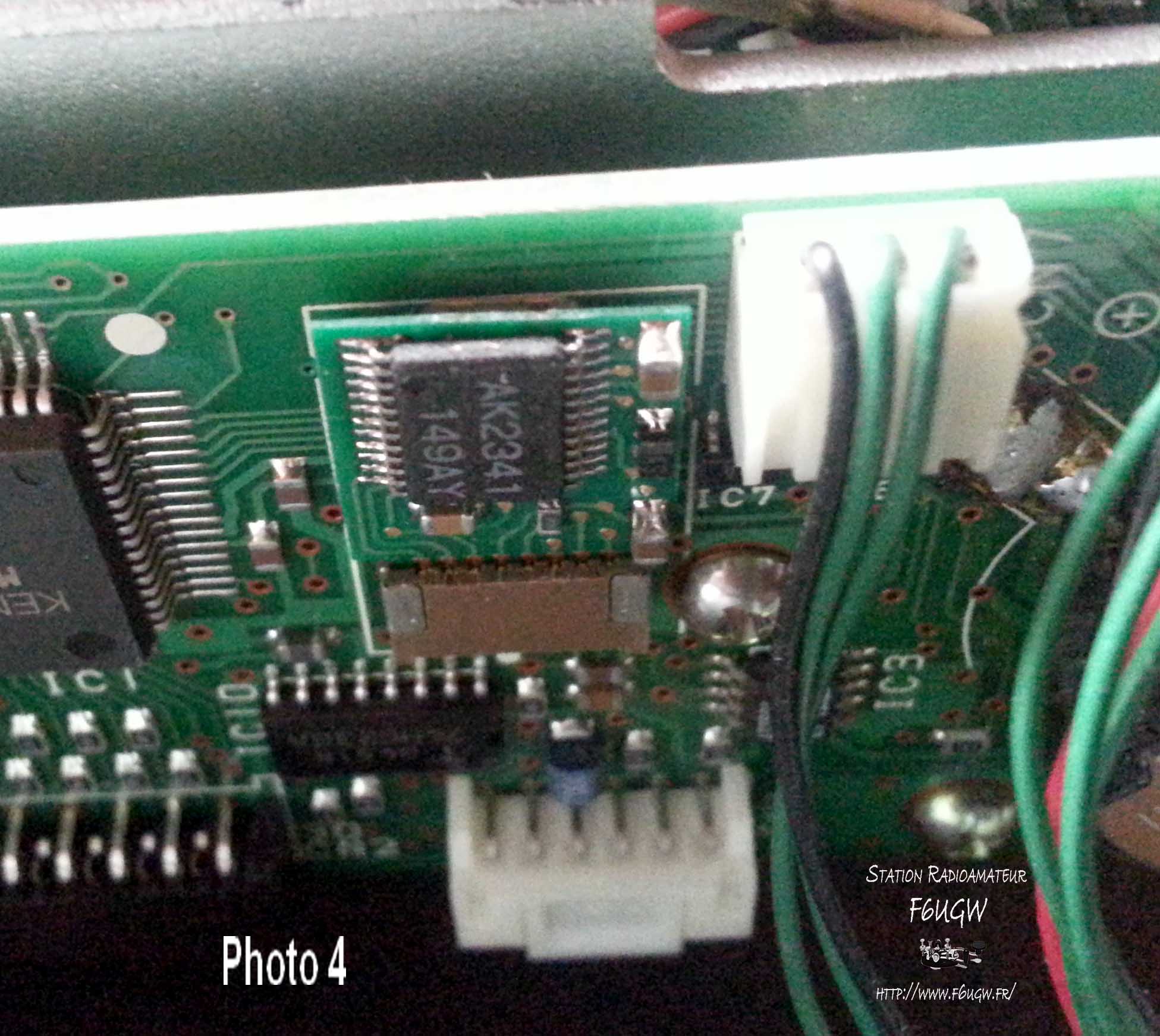

Dès lors, il n’y avait plus qu’à installer l’unité TSU-8 dans le connecteur dédié (photo 4), tout en m’assurant que le circuit intégré soit bien orienté vers la face avant. Il n’y a rien de bien compliqué, mis-à-part qu’il faut manœuvrer en douceur pour ne pas endommager le TSU-8, d’une part, mais aussi les composants annexes. Cette mise en œuvre, de type Plug & Play, s’exécute sans aucune configuration matérielle.

Une fois ceci fait, il n’y avait plus qu’à faire un essai. Comme celui-ci était concluant, et avant de remettre l’appareil en conformité d’exploitation - par le biais de la mise en place des éléments métalliques de protection et des vis – j’ai pris soin de débrancher l’alimentation secteur. Là aussi, veiller à bien vérifier l’orientation des nappes de liaison, pour éviter les coupures involontaires.

Utilisation :

Le CTCSS fonctionne en utilisant des tonalités audibles secondaires, qui sont superposées par un émetteur, sur un signal émis, pour contrôler l’accord silencieux en réception. Lorsqu’il est utilisé, en combinaison avec le Squelch, le système fournit une méthode simple pour sélectionner les stations entendues.

Sur le TM-255E (TM-455E), le CTCSS se configure via le menu B, N°53. Pour l’atteindre, il suffit d’appuyer sur F, pendant 2 secondes, ou sur la touche PF du micro d’origine, pour passer en mode menu. Puis de choisir le menu A ou B, en appuyant sur A/B, ou sur la touche VFO du micro, pour définir à l’aide du bouton d’accord alternatif, le menu approprié. Les fréquences auditives s’échelonnent de 67 à 250,3 Hertz (Hz). Ce choix permet également de piloter l’accès aux relais VHF et UHF. La sélection du menu se fait en appuyant sur F.LOCK, LOW ou sur les touches UP/DWN du micro. Une fois adoptée, il suffit de valider le réglage en quittant le menu, par une action sur la touche F, CLR ou sur PF. Il est également possible de sauvegarder cette opération en mémoire.

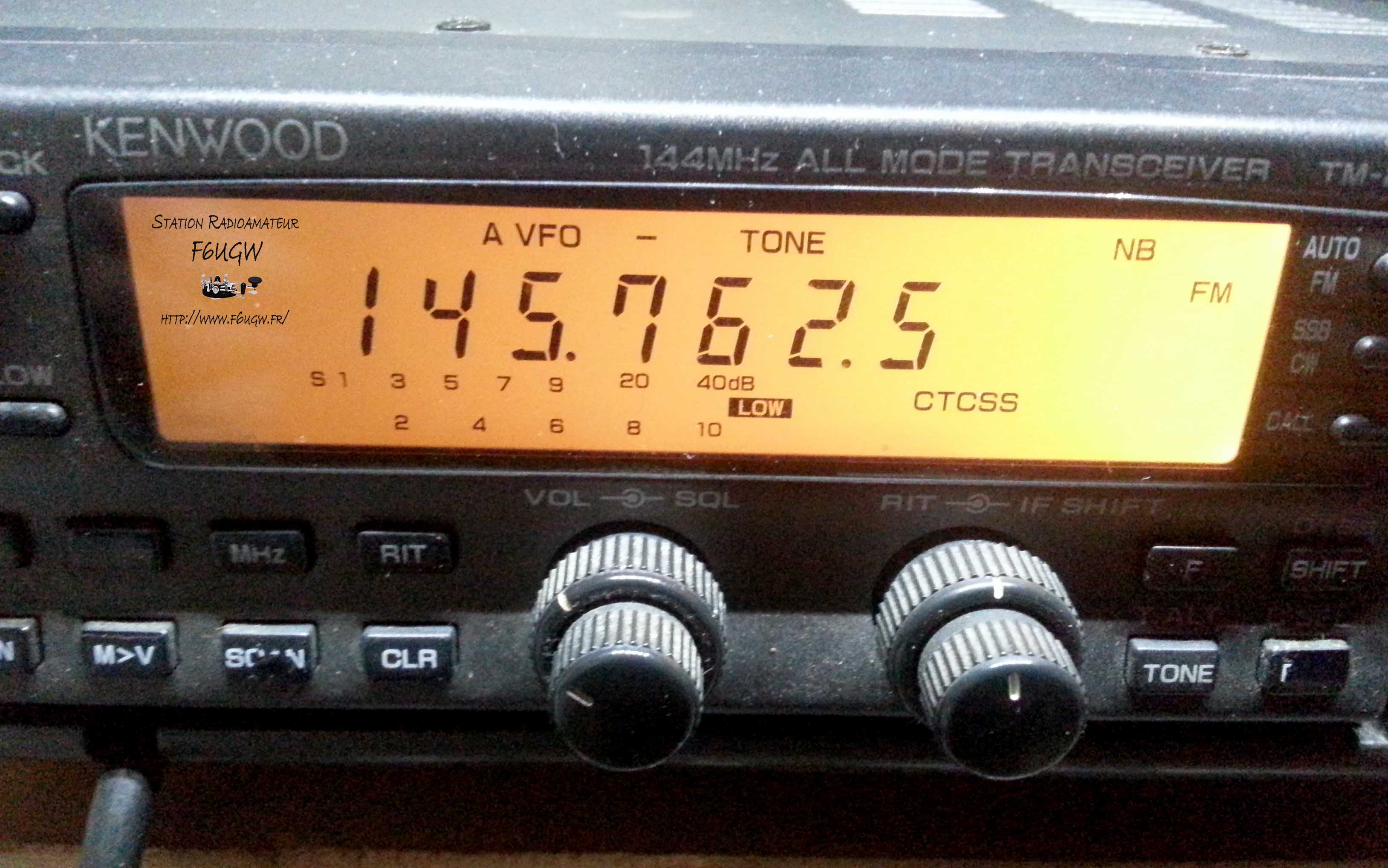

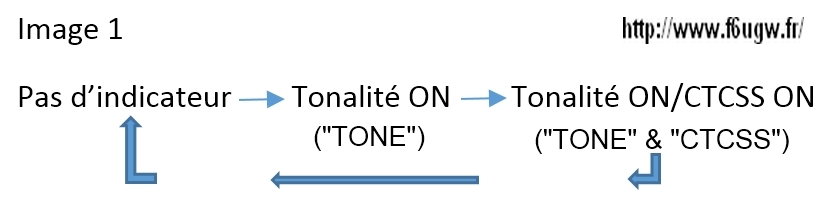

Pour activer le CTCSS, appuyer de manière répétée sur [Tone], jusqu’à ce que "Tone" et "CTCSS" apparaissent sur l’affichage. Chaque fois que [Tone] est enfoncé, l’émetteur-récepteur est commuté suivant les informations de l’image 1.

Bien entendu, l’indicateur CTCSS n’apparaît pas si le TSU-8 n’est pas installé.

Conclusion :

Cette opération s’accomplit en quelques minutes, voir 1 heure selon votre méthodologie. Ensuite, le reste n’est qu’une formalité d’utilisation. Ce dispositif ne peut être activé que dans le cadre d’une utilisation en FM, permettant ainsi de mieux surveiller la bande, car on entend uniquement les stations émettant avec une tonalité particulière, et sans bruit de fond, sur une fréquence prédéterminée. Cette méthode permet également de sélectionner un relais spécifique : cas de deux relais sur la même fréquence, évitant ainsi les interconnexions mutuelles "perturbation" par 1750 Hz. Même si cela n’empêchera pas l’utilisation du relais ou la balise de se manifester lors d’une propagation. L’esprit OM doit être pris en compte afin de réduire les ingérences verbales et les mises en route des relais afin de réduire les interférences…
